上海轨道交通3号线

上海轨道交通3号线（旧称明珠线一期或明珠线[3]）是一条连接中国上海市宝山区江杨北路站至徐汇区上海南站站，是上海地铁运营的南北走向地铁线路，全长40.34公里，共设29座车站，于2000年12月26日通车运营。

上海轨道交通3号线
（明珠线）
03A01型列车驶出延安西路站
概覽
營運地點 中国上海市徐汇区、长宁区、普陀区、静安区、虹口区、宝山区
服務類型地铁[註 1]
所屬系統上海地铁
目前狀況运营中
起點站江杨北路
終點站上海南站
系統代號M3线[1]
技術數據
路線結構地下、地面、高架
路線長度40.34 km（25.07 mi）
最高速度最高80公里/小時
正線數目2条
車站數目29座
軌距1,435毫米（標準軌）
電氣化方式DC 1,500V 接触网供电
閉塞方式连续式准移动闭塞（未来发展：车车通信式移动自动闭塞）
信號系統阿尔斯通 SACEM 驾驶及运维辅助系统（ATO自动驾驶/GoA2）（未来发展：卡斯柯 启骥®(TRANAVI Qiji)列车自主运行系统（TACS）/GoA3）
車輛基地江杨北路车辆段
石龙路停车场
使用车型03A01、03A02
列車编组6节A型列车
開通營運2000年12月26日​（2000-12-26）
最近延伸2006年12月18日​（2006-12-18）
日乘客量62.1萬人次（2019年尖峰）[2]
擁有者上海轨道交通明珠线发展有限公司、上海轨道交通宝山线发展有限公司
營運者上海地铁第三运营公司

概览

3号线是上海的第一条高架轨道交通线路，部分路段利用了原先沪杭铁路内环线（全部）和淞沪铁路（汶水东路以南）的线位。上海南站站至江湾镇站段为一期，全长24.975公里，其中高架21.516公里，地面线路3.459公里，利用原铁路线18公里，地面线路与城市道路无交叉。全线设有19座车站，其中高架车站16座，地面车站3座，平均站距1.37公里。在石龙路站出岔，设轨道交通停车场一处，在虹桥路站及东宝兴路站附近设置2座110/35kV中心变电所，11座牵引变电所，各车站均设降压变电站。工程总投资约93.78亿元，其中利用法国政府混合贷款10.8亿法郎（折合美元1.756亿元）[4]。于1997年动工[5]，2000年12月26日试通车[5][6]。开通初期票价为2元可坐9站，9站以上3元。2003年11月1日起与其余线路统一票价。3号线一期的车站均预留了未来扩编为8节编组A型车的条件，但该计划已搁置。

北延伸段工程起自江湾镇站，沿逸仙路高架西侧走行，跨蕴藻浜后，沿同济路西侧继续走行，过漠河路后转向西，沿富锦路南侧走行，跨北泗塘河于小游园附近下穿郊区环线富锦路至路北，继续沿富锦路西行，穿过宝钢铁路专线后继续西行并设江杨北路站后折入车辆段。本工程以高架线路为主，南起明珠一期终点站江湾镇站，北至宝山月浦镇江杨北路站，全长15.365公里，其中高架线路12.527公里，地下浅埋及敞开段1.979公里，地面正线0.859公里。于2006年12月18日通车试运营[7]，工程总投资32.188亿元。3号线的绝大多数路段建在高架上，使得综合造价不到同样长度地下线路的三分之一[6]，同时也让施工进度快上两到三倍[6]。

3号线的线路标识色为 PANTONE 109C （C=2 M=16 Y=100 K=0）[8]。

线路数据

早期规划
原沪杭铁路在出上海东货站、跨彭越浦后从沪宁铁路分出，并绕开苏州河两湾一宅区域（1966年）

1986年8月，上海市科学技术委员会组织市规划院和上海铁道学院进行《发展城市铁路缓解市内交通的可行性研究》，重点研究利用沪杭铁路内环线和淞沪铁路的问题。1987年5月，由上海市城乡规划环境保护委员会邀请法国运输部陆上运输局和市规划院、上海铁道学院合作进行新一轮《上海市南北有轨交通线预可行性研究》，于1989年9月完成。经对原利用地下铁道一号线方案、利用沪杭内环线方案和新的跨越浦东方案等3个方案比较，推荐利用淞沪支线及沪杭内环线线位建设高架铁路的方案[9][10]。1988年，由于市政工程局拒绝在漕溪路跨线桥上预留一层，导致3号线被迫以5层楼高度横跨内环高架路。

1995年9月，上海铁路局勘测设计院在市规划院、市城市综合交通规划研究所等单位配合下编制了《上海市南北快速轨道交通工程预可行性研究报告》及项目建议书。建议书在前述中法合作研究方案的基础上，建议拆除沪杭内环线和淞沪铁路江湾镇以南的线路，建设高架铁路。这个方案，同时彻底解决了原铁路沿线二十余处平交道口的交通阻塞和苏州河原沪杭铁路桥下潮涨“闷船”之患。该线起点在中山路漕溪路立交桥东南侧，与规划的漕溪路铁路市郊客站毗邻。走向沿沪杭铁路内环线线位向北，过中潭路跨越沪杭、沪宁铁路正线后下坡至地面，沿交通路经上海火车站北广场，穿南北高架道立交桥后，由地面再起坡至高架，跨越铁路客车技术站（老北站）的北缘，经宝山路，沿淞沪铁路线位至江湾镇，然后沿逸仙路、跨蕰藻浜，经同济路，于富锦路西折至宝钢终点站，全长36公里。一期工程自漕溪路至江湾镇。同年12月4日，市计委对该项目一期工程建议书作了同意立项建设的批复[9]。

1996年3月8日，市建委确定该线在漕溪路处采用上跨内环线漕溪路立交和中山西路方案，并将线路向南延伸至漕河泾。同年5月，完成该工程可行性研究报告。南段利用现有铁路线位向南延伸至石龙路柳州路（规划道路）口，增设龙漕路站、石龙路站和漕河泾站。石龙路站南设停车场[9]。

车辆

3号线刚开通时AC03型列车未到货，因此借用DC01、AC01、AC02型列车 [11]，具体车号无法考证，2003年已全部归还。列车均采用A型车6节编组，设计时速80 km/h，为VVVF交流传动，设计寿命30年。

现名 原名 制造商 车辆编成 制造年代 车辆总数 上线时间 昵称
03A01AC03法国阿尔斯通公司6A
(Tc+Mp+M+M+Mp+Tc)		2002-20042列(0301,0302)2002/12/06-黄鱼
南车南京浦镇车辆26列(0303-0328)
03A02北车长春轨道客车2014-20174列(0329-0332)2015/07/04-包公、黑包公
上海电气阿尔斯通4列(0333-0336)
13列(0337-0349)叛徒包公

车站一览

换乘站

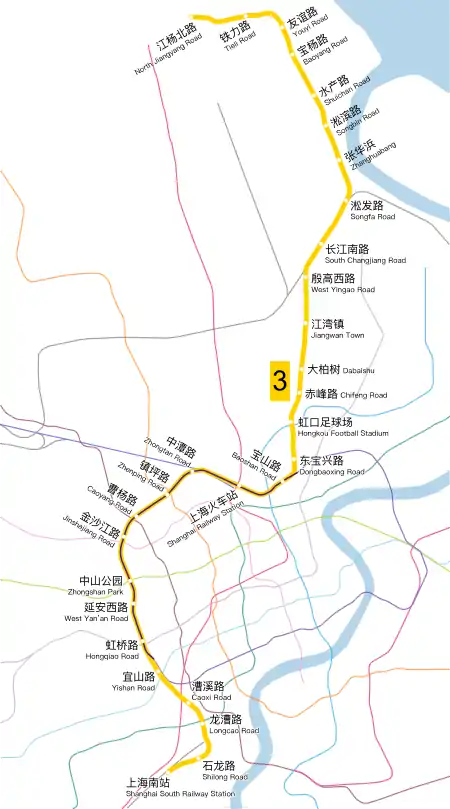

车站列表
阶段 站名 里程
（米）		 站间距
（米）		 共线 换乘路线 所在地 车站形式 开门方向注1
一期 上海南站 0 - 外圈方向 █ 1号线 █ 15号线
█ 金山线
中国国家铁路集团 上海南站		 徐汇区 地面島式 左侧
石龙路 1314 1314 — 地面侧式 右侧
龙漕路 2798 1484 █ 12号线 █ 23号线（在建） 高架二层侧式 右侧
漕溪路 3823 1025 — 高架四层侧式 右侧
宜山路 5361 1538 █ 4号线 █ 9号线 高架三层侧式 右侧
虹桥路 6670 1309 ● █ 10号线 长宁区 高架三层侧式 右侧
延安西路 8131 1461 ● — 高架三层侧式 右侧
中山公园 9232 1101 ● █ 2号线 高架三层岛式 左侧
金沙江路 10739 1507 ● █ 13号线 普陀区 高架二层侧式 右侧
曹杨路 11642 903 ● █ 11号线 █ 14号线注3 高架二层侧式 右侧
镇坪路 13015 1373 ● █ 7号线 高架二层侧式 右侧
中潭路 14488 1473 ● — 高架三层侧式 右侧
上海火车站 16215 1727 ● █ 1号线注2
中国国家铁路集团 上海站		 静安区 地面岛式 左侧
宝山路 18232 2017 ● — 高架三层侧式 右侧
东宝兴路 19305 1073 内圈方向 — 虹口区 高架三层侧式 右侧
虹口足球场 20616 1311 █ 8号线 高架四层侧式 右侧
赤峰路 21766 1150 — 高架四层侧式 右侧
大柏树 22677 911 — 高架二层侧式 右侧
江湾镇 24477 1800 █ 20号线（规划） 高架三层侧式 右侧
北延伸 殷高西路 26080 1603 — 宝山区 高架二层侧式 右侧
长江南路 27595 1515 █ 18号线 高架二层侧式 右侧
淞发路 29285 1690 — 高架二层侧式 右侧
张华浜 30798 1513 — 高架二层侧式 右侧
淞滨路 32338 1540 — 高架四层侧式 右侧
水产路 33579 1241 — 高架三层侧式 右侧
宝杨路 35334 1755 — 高架二层侧式 右侧
友谊路 36363 1029 — 高架二层侧式 右侧
铁力路 38067 1704 — 地下一层侧式 右侧
江杨北路 40148 2081 — 地面侧式 左侧
  • 注1：相对列车运行方向而言。
  • 注2：持上海公共交通卡或异地交通联合卡的乘客，可在出站后30分钟内，换乘1号线，并享受连续计费。持单程票的乘客，需在出站后另行购票，并且不能享受连续计费。
  • 注3：持上海公共交通卡或异地交通联合卡的乘客，可在出站后30分钟内，换乘14号线，并享受连续计费。持单程票的乘客，需在出站后另行购票，并且不能享受连续计费。

工作日早高峰时期（7:30-9:00）仅开行上海南站---江杨北路大交路，其他时间段开行上海南站---江杨北路、上海南站---长江南路交路。

时刻表

更新时间：2020年8月12日[12]

首末班车时刻表
车站名称 首班车发车时刻 末班车发车时刻
上海南站方向 ↑ 江杨北路方向 ↓ 上海南站方向 ↑ 江杨北路方向 ↓
上海南站 06:32
（到达）		 05:25 23:42
（到达）		 22:30
石龙路 06:30 05:27 23:40 22:32
龙漕路 06:28 05:30 23:38 22:34
漕溪路 06:26 05:32 23:36 22:37
宜山路 06:23 05:34 23:33 22:39
虹桥路 06:21 05:36 23:31 22:41
延安西路 06:19 05:39 23:29 22:44
中山公园 06:17 05:41 23:27 22:46
金沙江路 06:14 05:43 23:24 22:48
曹杨路 06:12 05:45 23:22 22:50
镇坪路 06:10 05:48 23:20 22:53
中潭路 06:07 05:50 23:17 22:55
上海火车站 06:05 05:53 23:15 22:58
宝山路 06:01 05:56 23:11 23:01
东宝兴路 05:59 05:58 23:09 23:03
虹口足球场 05:57 06:01 23:07 23:06
赤峰路 05:54 06:03 23:04 23:08
大柏树 05:52 06:05 23:02 23:10
江湾镇 05:50 06:08 23:00 23:13
殷高西路 05:47 06:10 22:57 23:15
长江南路 05:44 06:13 22:54 23:18
淞发路 05:41 06:15 22:51 23:20
张华浜 05:39 06:18 22:49 23:23
淞滨路 05:37 06:20 22:47 23:25
水产路 05:35 06:22 22:45 23:27
宝杨路 05:32 06:25 22:42 23:30
友谊路 05:30 06:27 22:40 23:32
铁力路 05:27 06:29 22:37 23:34
江杨北路 05:25 06:32
（到达）		 22:35 23:37
（到达）

列车运行间隔
漕溪路站站台及3号线列車
驶向江杨北路站的3号线列车
周一～周五（工作日）
时段 间隔
上海南站—长江南路 上海南站—江杨北路
早高峰7:30-9:00江杨北路方向：约7分30秒
上海南站方向：2分30秒 / 5分钟
平峰9:00-17:00约7分钟约14分钟
晚高峰17:00-19:30约5分钟约10分钟
其它约5～15分钟
周六、周日（双休日）
时段 间隔
高峰8:00-20:00约6分30秒约13分钟
其它约5～15分钟

沿革
一列3号线列车離開漕溪路站，正在經過内环高架漕溪北路立交
  • 1997年3月1日 铁路与城市道路交叉改建（明珠线一期）工程报建[13]
  • 1997年6月27日 工程开工，沪杭铁路内环线铁轨开始拆除
  • 2000年8月7日 电气化工程全线建成[14]
  • 2000年12月26日 明珠线一期建成投入运营（采用非高峰9:00-16:00时段运营），间隔30分钟[15]
  • 2000年1月21日 运营车辆增加到8列，运营时间增加到15个小时[16]
  • 2001年12月5日 首列法国进口列车（即03A01型）抵沪[17]
  • 2002年1月1日 明珠线一期工程北延伸段工程报建[18]
  • 2001-2002年间 长宁路站更名为中山公园站（日期不明）
  • 2002年8月8日 明珠线确定改名为轨道交通3号线[19]
  • 2002年12月6日 法国进口列车开始载客运营[20]
  • 2003年11月1日 开始使用自动闸机，实行新的票价[21]
  • 2004年1月1日 为配合铁路上海南站的施工，上海南站站停止营业
  • 2004年6月10日 由于高架下沉，宜山路站到石龙路站停止营业
  • 2004年7月24日 宜山路站到石龙路站恢复营业
  • 2005年10月15日 上海南站站恢复营业
  • 2005年12月9日 北延伸段环境影响评价公示[22]
  • 2005年12月25日 中山公园站与2号线实现站内换乘[23]
  • 2006年10月19日 汶水东路站更名为大柏树站
  • 2006年12月18日 北延伸段通车
  • 2007年12月22日 配合4号线环通调试，延长运营时间
  • 2008年6月1日 宜山路站、上海火车站站和虹口足球场站启用公交卡出站换乘
  • 2008年12月28日 宜山路站与9号线实现站内换乘
  • 2010年12月28日 宜山路站与4号线实现站内换乘
  • 2012年10月21日 虹口足球场站与8号线实现长通道站内换乘
  • 2014年1月31日 至2月6日，因鐵力路站至友誼路站進行專項整治，江杨北路站至水產路站停運，停運區間由免费短驳公交代替
  • 2015年2月16日 至28日 因江杨北路站至铁力路站区间正线改造，江杨北路站至水產路站停運[24]
  • 2020年9月12、13、19、20日 因上海南站站及石龙路站岔区进行道岔及枕木更换，上海南站站至中山公园站区段暂停运营[25]
  • 2021年6月28日 3/4号线信号改造工程开工
  • 2022年8月19日 3/4号线宝山路站接轨改造工程工程可行性研究报告获批[26]
  • 2022年9月6日 3/4号线宝山路站接轨改造工程环境影响评价公示[27]
  • 2022年11月30日 中午12时27分起至当日运营结束，受疫情影响淞发路站临时封站
  • 2023年1月21日 至27日 为配合线路设施改造和安全整治，长江南路站-江杨北路站区段临时停运施工[28]
  • 2023年3月20日 3/4号线宝山路站接轨改造工程环境影响评价报批前公示[27]
  • 2024年1月，为配合新信号系统，3号线开始逐步将原有的电动栏杆替换成半高安全门。

未来发展

分线（已取消）
条目：上海轨道交通3号线4号线分线工程

根据2009年的规划方案，宝山路站至上海火车站站间将新建线路，3、4号线在此段分离运行。新建两段长约2020米，自规划改建的宝山路站引出，平行于既有3、4号线线路，沿交通路南侧走，过浙江路后，逐渐由高架转到地面，继续沿交通路南侧走，以地面线形式穿过西藏北路，新建线路在交通公园南侧经过，过徐家宅路后，与既有的3、4号线线路进行换线，过长兴路后，自既有3号线线路向北偏出，上跨大统路下立交等横向道路后接入规划改建后的上海火车站站[29]。该项目已进行选线规划[30]及两次环评公示[31][32]，且工程已于2009年6月4日报建[33]。

信号改造
3号线的信号设备（2023年8月摄于水产路站）。图中标有“X2509”的设备即为本次信号改造中新增的信号机（尚未启用）

在论证多年后，上海市交通委于2015年正式宣布分线工程搁置[34]。为了应对客流增长，上海地铁改用信号系统更新+宝山路局部小改造的方案。3、4号线目前采用的是Alstom U200准移动闭塞信号系统，其除在印度城市轨道交通系统大受欢迎以外运用并不广泛，因此2014年阿尔斯通直接将技术转移给印度并降低技术支持。综合考虑工期、中印关系、系统耦合度等因素，放弃类似于2号线信号改造的CBTC+Alstom U200双系统方案[35]。最终，信号更新由卡斯柯中标，预计将采用“启骥”TACS信号系统[36]。待信号改造完成后，择机对宝山路站进行线路改造[37][27]。其中包括北侧增设一股轨道，长约516米；扩建北侧站台，宽度由7.5米增加至12米。将4号线外圈与3号线下行线路由站前接轨改造为站后接轨。

目前所有车站新信号系统已安装完毕，但未全部启用，仅在共线段启用。

2024年1月，为配合新信号系统，3号线开始逐步将原有的电动栏杆替换成半高安全门。
